3D-Fräsen auf Zünd-Cuttern mit Grasshopper (HPGL)

Freiformflächen statt flacher Schnitte

Zünd-Cutter sind für Schneiden und 2D-Fräsen gebaut. Durchgehende 3D-Flächen, bei denen sich der Fräser gleichzeitig in X, Y und Z bewegt, gehören nicht zum Standard-Workflow. Mit LARGER.slicer, unserem Grasshopper-Toolkit, geht das: Das Plugin erzeugt 3D-Fräsbahnen in Grasshopper und exportiert sie als HPGL/PLT-Datei – direkt ausführbar auf dem Zünd.

3D-Simultanfräsen auf dem Zünd G3 der FH Münster – Fräsbahn und HPGL-Datei aus LARGER.slicer.

So funktioniert es

In LARGER.slicer übernimmt die Komponente CNC Program eine 3D-Geometrie aus Rhino – eine Brep oder ein Mesh – und berechnet daraus eine Zickzack-Fräsbahn (Boustrophedon) über die Fläche. Jeder Punkt der Bahn hat seine eigene Z-Höhe, sodass der Fräser der Freiformfläche kontinuierlich folgt, statt in flachen Stufen zu fräsen.

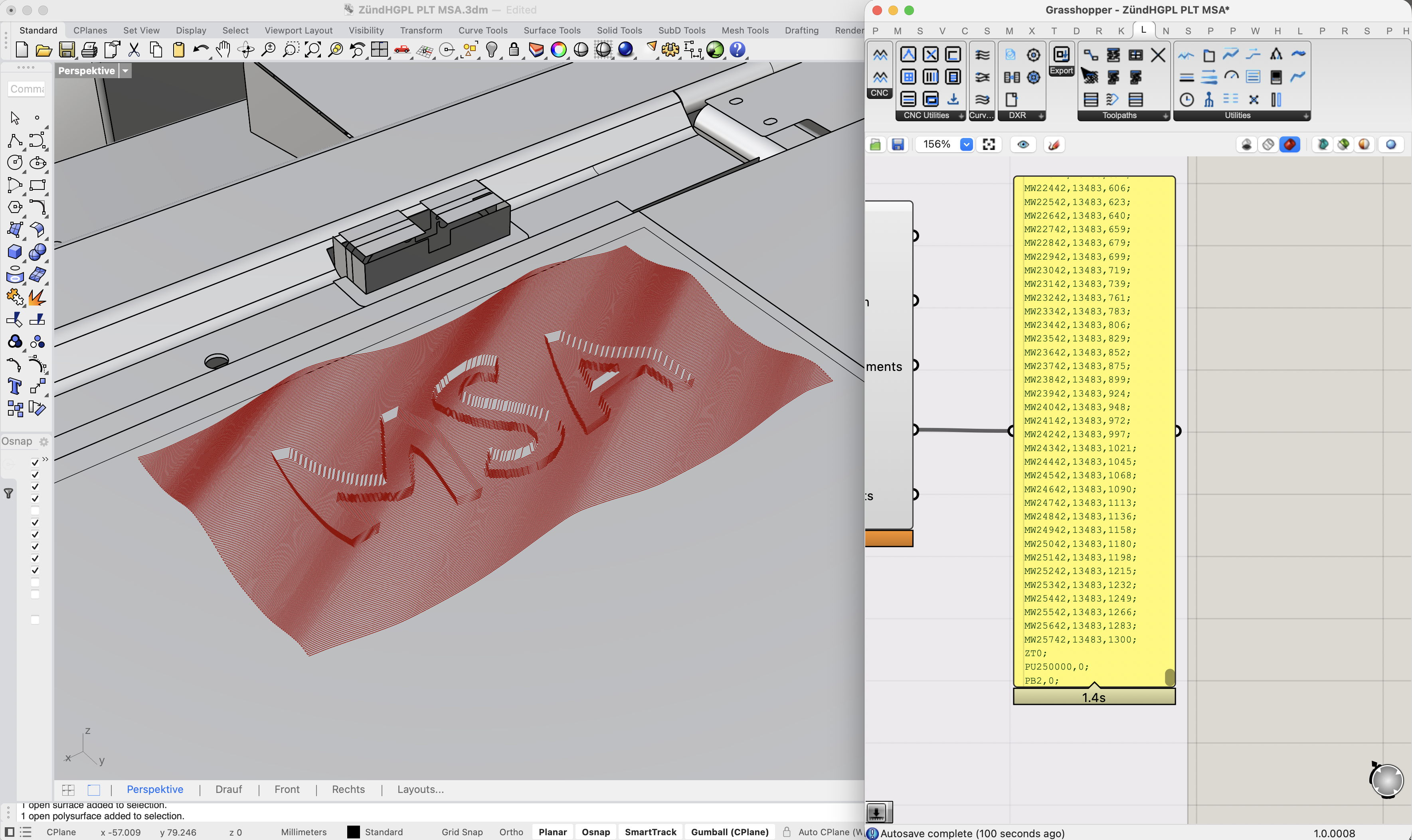

Zigzag 3D milling toolpath of an MSA relief in Rhino with the generated HPGL code in Grasshopper — Zickzack-Fräsbahn in Rhino und der erzeugte HPGL-Code in Grasshopper.

Die exportierte PLT-Datei enthält bereits alles, was die Maschine braucht: Werkzeugwahl, Spindeldrehzahl, Vakuumsteuerung, Z-Positionierung, Absaughöhe und Unterlagenkompensation.

Ablauf

3D-Geometrie in Grasshopper referenzieren und prüfen, ob sie in den Arbeitsbereich passt.
Materialstärke, Zustellung, Bahnabstand, Werkzeug und Spindeldrehzahl einstellen.
Fräsbahn mit der Komponente CNC Program erzeugen und im Rhino-Viewport prüfen.
HPGL/PLT-Datei exportieren.
Datei in Zünd Cut Center laden, Material per Vakuum fixieren, Werkzeughöhe kalibrieren und Job starten.

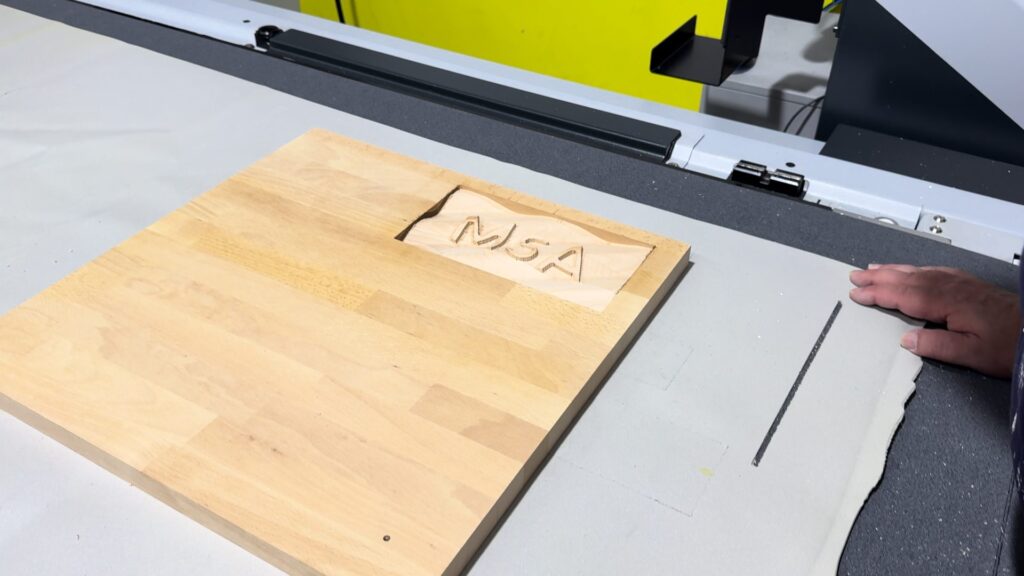

Von der Fräsbahn zum Relief

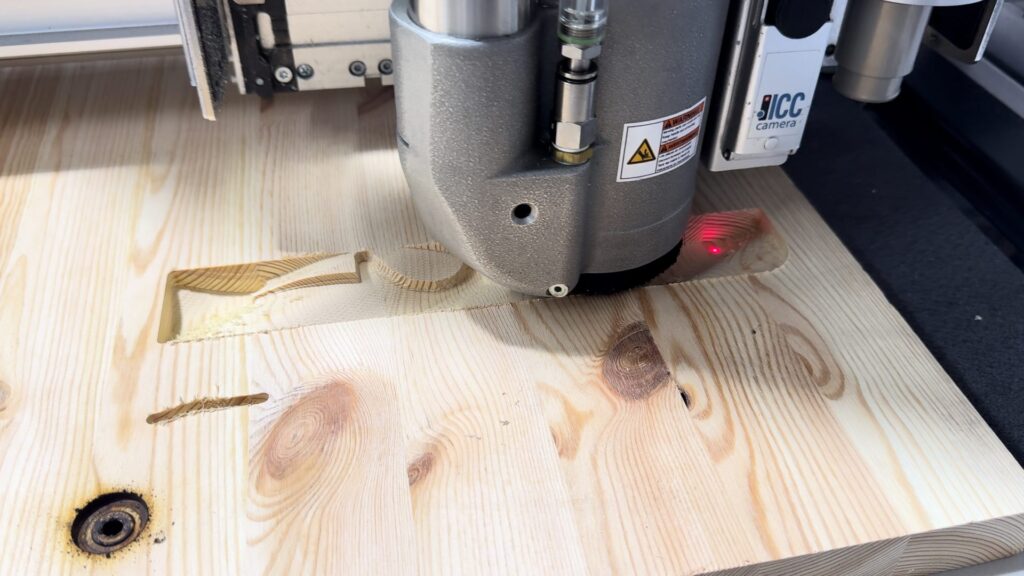

Zünd router milling a freeform relief surface into a wooden board — Der Fräser folgt der Freiformfläche gleichzeitig in X, Y und Z – so entsteht ein glattes Relief statt flacher Stufen.

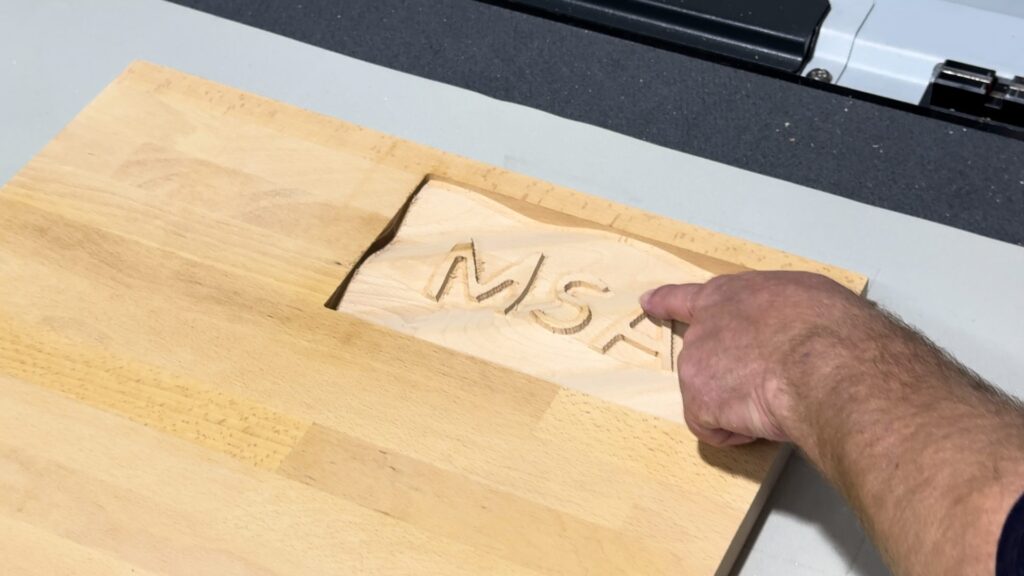

Detail of the 3D-milled freeform surface with lettering — Der Fräser folgt der Freiformfläche gleichzeitig in X, Y und Z – so entsteht ein glattes Relief statt flacher Stufen.

Getestet auf dem Zünd G3 L-2500 der FH Münster

Arbeitsbereich 1800 × 2500 mm, Arbeitshöhe bis 50 mm
Fräsmodul RM-A mit 1-kW-Spindel und automatischem Fräserwechsler
Grasshopper-Vorlage und Kurzanleitung im LARGER.slicer-Download enthalten

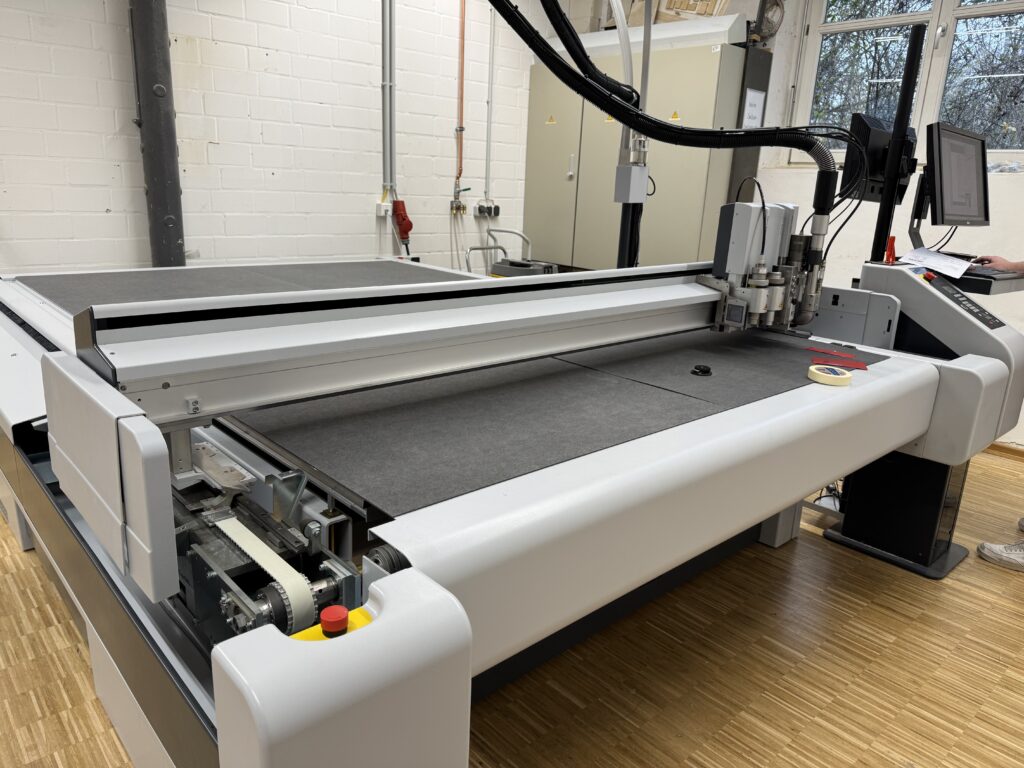

Zünd G3 digital cutter at the MSA, FH Münster — Der Zünd G3 L-2500 an der MSA, FH Münster.

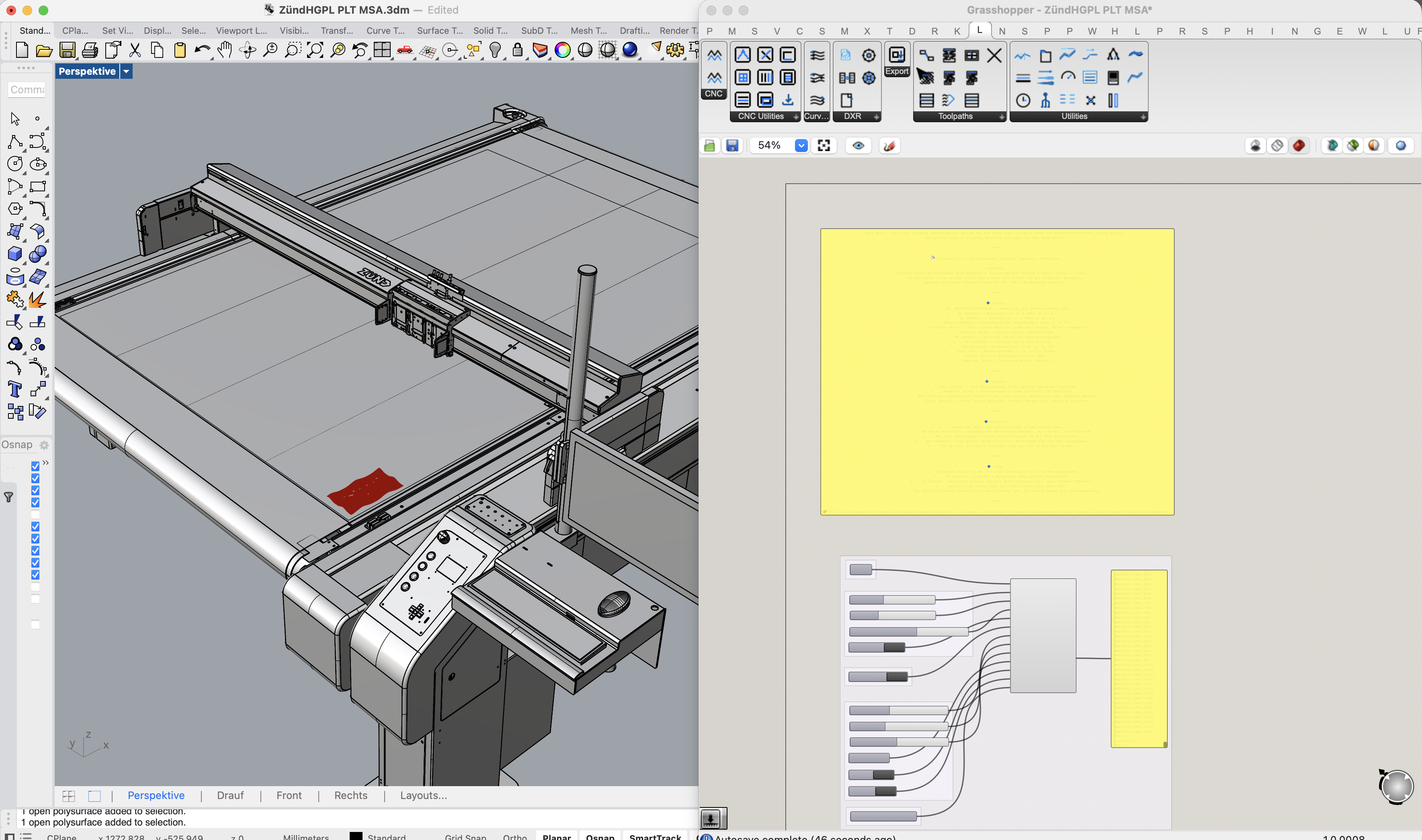

Zünd G3 L-2500 modelled in Rhino next to the LARGER.slicer Grasshopper definition — Der Zünd G3 L-2500 als Rhino-Modell, daneben die Grasshopper-Definition von LARGER.slicer.

Typische Anwendungen sind Reliefs, strukturierte Paneele, Form- und Prototypenoberflächen – überall dort, wo eine glatte 3D-Fläche statt eines flachen Schnitts gebraucht wird.
